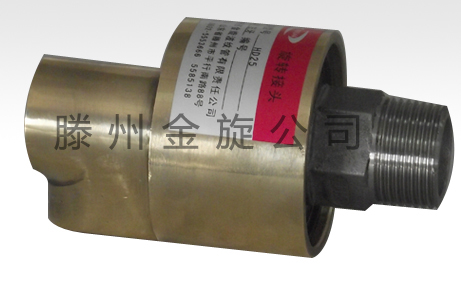

HD/HD-F单向型旋转接头



结构特点:

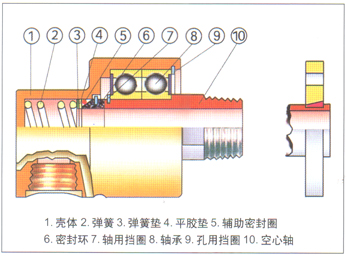

空心轴(10)通过螺纹或法兰直接与辊筒相连,为主要的旋转部件;密封结构综合了Q型(内装式密封)和D型旋转接头(滚动轴承支承)结构的特点,并采用了平衡式密封设计,使工作压力对密封环(6)两端产生的压力几乎相等,从而有效地降低了密封载荷对密封端面的磨损,延长了使用寿命;滚动轴承(8)对空心轴的支承使旋转扭矩大为降低,运转灵活,加上体积小,重量轻,因此可适用于较高转速条件下。另外,壳体(1)上设有观察孔,通过它可观察密封的泄漏情况和磨损情况。

使用参数
最高转速:1000RPM
最高温度:100
最高压力:1.0MPa
适用介质:水、盐水、空气等。
注意:随转速、温度、压力的不同,使用极限值也不相同。
特殊情况欢迎来电垂询







订货信息
应包括以下方面:
1.       完整的编号——可识别旋转接头型号、结构、规格、尺寸。

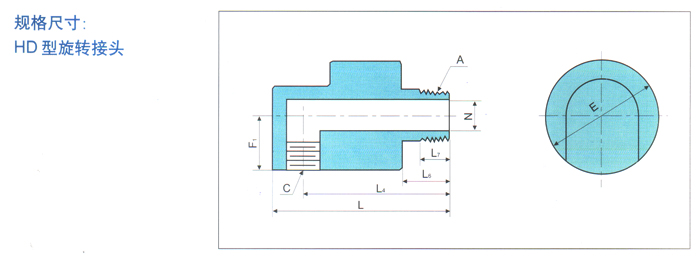

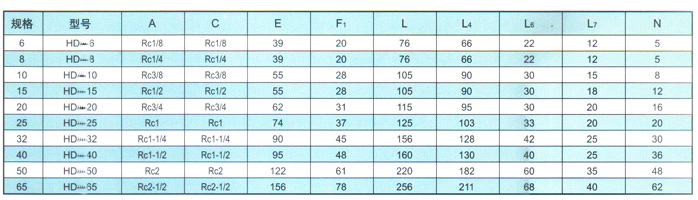

HD—合金壳体结构,单向螺纹连接式;

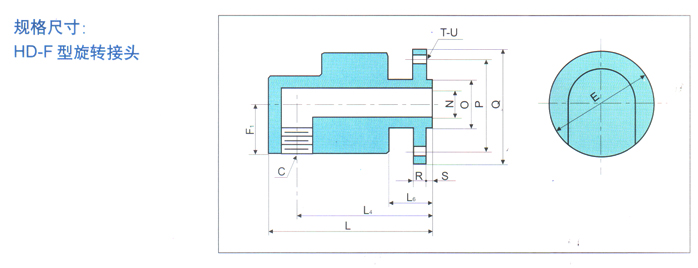

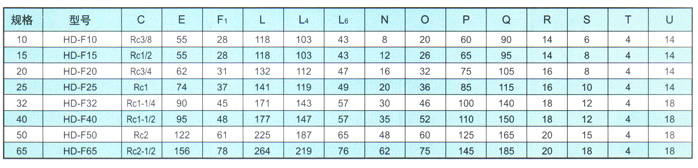

HD-F—合金壳体结构,单向法兰连接式。
2.       若订购螺纹连接式旋转接头,请注明空心轴螺纹的左、右旋向。
3.       旋转接头的使用必须配用金属软管。
4.       订购时,应根据应用情况,配备一定数量的易损件——密封环。
5.       特殊要求请注明。

     公司公告:金旋公司生产的所有产品自发货之日起,在360天内若出现产品自身质量问题,我公司将负责免费维修或调换
